路由网综合实验
实验目的：

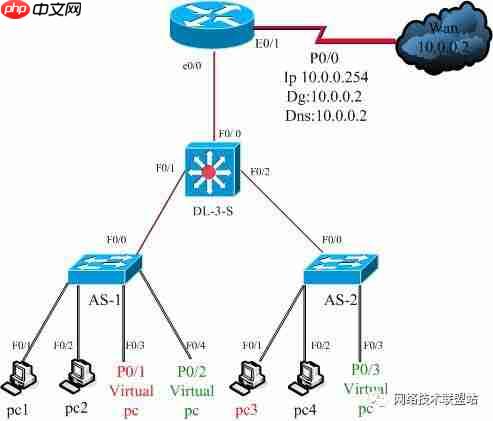

主要是通过dynamips（模拟路由器和交换机）和微软virtualpc（模拟多台客户端和服务器），以及真实电脑（通过物理网卡桥接路由器和真实网络，虚拟网连接模拟的交换机和vpc）三者来搭建如上图所示一个比较典型的网络环境。
实验内容：
路由器的NAT，DHCP ，ACL 交换机vlan,三层交换机vlan间通信。
设备连接说明：
在dynamips中模拟出一个路由器，三交换机，4个pc(最多9个,看个人需要添加)。
WAN网络是通过路由器e0/1口和真实电脑的网卡桥接，然后配置一个和真机相同网段的ip地址（10.0.0.254/8,默认网关：10.0.0.2 DNS:10.0.0.2）来实现的（真实电脑的网络拓扑是 ADSL+路由器（10.0.0.2/8）+交换机+真实电脑，这是一个比较常见的小型企业网组网方式）。

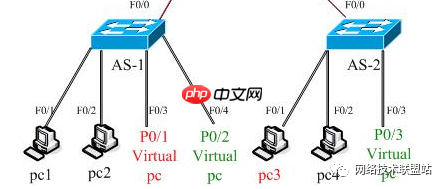

交换机的客户端同一颜色的表示属于同一vlan，实验中有3个vlan。P0/0-3表式通过模拟器桥接的网卡，其中P0/0表示真机的物理网卡；P0/1-3表示虚拟网卡（Microsoft Loopback Adapter）。
pc1- 4是用dynamips 模拟出来虚拟机 只能进行设置ip 和进行简单的ping等操作，Virtual pc 则是用windows virtual pc 模拟出来的，可以是xp或者是windows server 2003,可以进行和真实电脑一样的操作
实验第一部分：
不划分vlan，在路由器上设置nat，dhcp，使得连接在交换机AS-1的F0/4口和AS-2的F0/3口上的virtual pc 能自动获取ip地址并能访问internet.
1.实现路由器的NAT
路由器配置：
代码语言：javascript
代码运行次数： 0 运行 复制
交换机配置
没有什么特别的配置，就是修改名字，便于记忆
验证配置：
此时可以将virtual pc启动，网卡选择“Microsoft Loopback Adapter”配置ip地址为：192.168.100.25 网关：192.168.100.1 DNS：10.0.0.2 如果配置正确应该能ping通外部网站和浏览网页。
2.配置路由器的DHCP
代码语言：javascript
代码运行次数： 0 运行 复制
验证配置：
此时将virtual pc设置为自动获取ip地址，配置正确vpc将获取到ip地址等配置信息，并能顺利访问Internet，可以在特权模式使用 debug dhcp 命令后，再停用启动vpc上的本地连接，以观察客户端获取ip地址过程
代码语言：javascript
代码运行次数： 0 运行 复制
第二部实验：
1.划分vlan
上图中
代码语言：javascript
代码运行次数： 0 运行 复制
交换机配置：
DL-3-S:
代码语言：javascript
代码运行次数： 0 运行 复制
AS-1: //配置接入交换机
代码语言：javascript
代码运行次数： 0 运行 复制
AS-2:
代码语言：javascript
代码运行次数： 0 运行 复制
验证配置：
代码语言：javascript
代码运行次数： 0 运行 复制
然后给各个虚拟机设置对应vlan的ip地址，如果配置成功同一vlan的计算机能够相互ping,不同vlan间不能通信。
2.实现vlan间相互通信
DL-3-S:
代码语言：javascript
代码运行次数： 0 运行 复制
验证配置：
此时vlan 2 3 4虽然不是同一个网段，但是属于各自vlan的虚拟pc可以相互ping,
3.实现各个vlan通过路由器NAT访问外网
交换机DL-3-S:
DL-3-S(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.1 //添加交换机到路由器的默认路由
路由器
代码语言：javascript
代码运行次数： 0 运行 复制
//192.168.100.0在试验第一部分中已经做过了，所以不需要，现在也只在acl中允许相应vlan的通讯
验证配置：
此时可以在vpc 1上（ip:192.168.2.4/24 默认网关：192.168.2.1）ping通公网ip地址；在virtual pc (p0/1 ip:192.168.3.4/24 默认网关：192.168.3.1 DNS:10.0.0.2)上访问Internet.
4 .为各个vlan 配置独立的DHCP服务
路由器上的配置：
代码语言：javascript
代码运行次数： 0 运行 复制
//配置各个DHCP作用域保留的ip地址
代码语言：javascript
代码运行次数： 0 运行 复制
验证配置：
启动一台virtual pc ，让它通过虚拟网卡和交换机AS-1的f0/3口相连，ip地址选择自动获取
在命令提示符下 ipconfig /all
代码语言：javascript
代码运行次数： 0 运行 复制
显示DHCP服务器为 192.168.100.1 为刚才设置的DHCP代理。

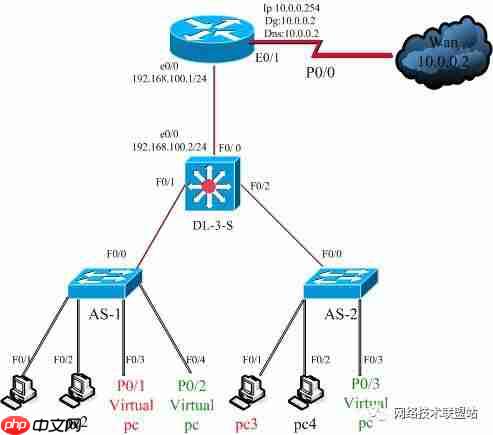

实验第二部分配置完成后的ip说明图
代码语言：javascript
代码运行次数： 0 运行 复制
Pc1- 4是用dynamips 模拟出来虚拟机 只能进行设置ip 和进行简单的ping等操作Virtual pc 则是用windows virtual pc 模拟出来的，可以是xp或者是windows server 2003
实验第三部分：
该部分将实现对各个vlan通过ACL控制其访问权限，并且在交换机的F0/3上通过p0/3连接一台virtual pc (windows server 2003, 它上面安装了 ftp，web服务)，然后通过指定端口映射，将服务器发的发布到外网（10.0.0.0/8网段，真实电脑所在的网段），为交换机设置管理ip。
P0/1-3表示虚拟网卡（Microsoft Loopback Adapter）它使得virtual pc能和模拟出来的交换机之间可以相互通信。

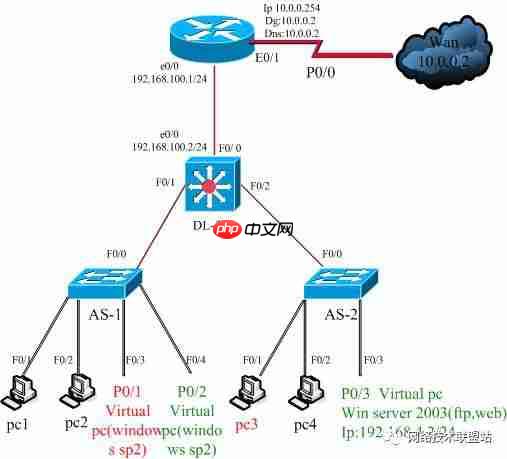

连接图和交换机端口如下图所示：
代码语言：javascript
代码运行次数： 0 运行 复制
1.ACL设置
1.1
要求：除了vlan 4中财务电脑其他电脑都能访问Internet；客户端只有服务器电脑能telnet到路由器。
代码语言：javascript
代码运行次数： 0 运行 复制
交换机
代码语言：javascript
代码运行次数： 0 运行 复制
//本来还打算使用自反访问控制列表的，不过研究了半天没有弄太清楚！！等有机会在研究了
2.通过端口映射发布简单服务器
将virtual pc windows server 2003 (安装www,ftp服务)通过p0/3网卡和交换机AS-2，
ip地址为：192.168.4.2 网关：192.168.2.1 dns:10.0.0.2
路由器设设置：
代码语言：javascript
代码运行次数： 0 运行 复制
备注 常用协议及其端口
代码语言：javascript
代码运行次数： 0 运行 复制
几条常用的NAT命令：
代码语言：javascript
代码运行次数： 0 运行 复制
注：大家在配置好动态NAT转换后，如果想清除掉NAT 的配置，直接用NO命令有些时候会出现提示，说你的NAT正在使用中，这个时候，我们通常要去用clear ip nat tran *命令来清除掉NAT的转换条目后，再回来清除掉整个NAT的配置，就可以了。
3.为交换机设置管理ip，实现跨交换机telnet
为了方便记忆，我们在三层交换机上设置一个专门的管理vlan 110 name admin(默认情况是vlan 1)
这个vlan的ip地址段式 192.168.0.0/24
三层交换机配置：
代码语言：javascript
代码运行次数： 0 运行 复制
客户端可以起通过telnet其他vlan三层ip实现管理
交换机配置
代码语言：javascript
代码运行次数： 0 运行 复制
验证配置：
这个时候启动AS-2交换机上的virtual pc（ip：192.168.4.2/24），就能够成功telnet到AS-1上。
还有个比较怪异的方法，就是如果你不在2层交换机上配置默认路由，客户端可以先telnet到三层交换机的192.168.4.1上（就是你客户端电脑的默认网关），然后再用一次telnet到AS-1的管理ip上。因为这个时候客户端虽然不能和二层交换机管理ip通信，但是三个交换机的管理ip是可以相互通信的。
