路由网源码解析 Flink UDAF 背后做了什么
0x00 摘要
本文涉及到Flink SQL UDAF，Window 状态管理等部分，希望能起到抛砖引玉的作用，让大家可以借此深入了解这个领域。
0x01 概念1.1 概念
大家知道，Flink的自定义聚合函数（UDAF）可以将多条记录聚合成1条记录，这功能是通过accumulate方法来完成的，官方参考指出：
但是实时计算还有一些特殊的场景，在此场景下，还需要提供merge方法才能完成。
1.2 疑问
之前因为没亲身操作，所以一直忽略merge的特殊性。最近无意中看到了一个UDAF的实现，突然觉得有一个地方很奇怪，即 accumulate 和 merge 这两个函数不应该定义在一个类中。因为这是两个完全不同的处理方法。应该定义在两个不同的类中。
比如用UDAF做word count，则：
accumulate 是在一个task中累积数字，其实就相当于 map；merge 是把很多task的结果再次累积起来，就相当于 reduce；
然后又想出了一个问题：Flink是如何管理 UDAF的accumulator？其状态存在哪里？
看起来应该是Flink在背后做了一些黑魔法，把这两个函数从一个类中拆分了。为了验证我们的推测，让我们从源码入手来看看这些问题：
Flink SQL转换/执行计划生成阶段，如何处理在 “同一个类中” 的不同类型功能函数 accumulate 和 merge？Flink runtime 如何处理 merge？Flink runtime 如何处理 UDAF的accumulator的历史状态？1.3 UDAF示例代码
示例代码摘要如下 ：
代码语言：javascript
代码运行次数： 0 运行 复制0x02 批处理
批处理相对简单，因为数据是有边界的，其逻辑比较清晰。
2.1 代码
首先给出测试代码
代码语言：javascript
代码运行次数： 0 运行 复制2.2 计划生成
在
中生成了执行计划。原来Flink把 SQL 语句分割成两个阶段：
combineGroupreduceGroup
于是我们推断，这很有可能就是 combineGroup 调用accumulate，reduceGroup 调用 merge。
关于combineGroup，如果有兴趣，可以看看我之前文章 [源码解析] Flink的groupBy和reduce究竟做了什么 以及 源码解析 GroupReduce，GroupCombine 和 Flink SQL group by](https://cloud.tencent.com/developer/article/1693307)
代码语言：javascript
代码运行次数： 0 运行 复制
SQL语句对应的执行计划大致为：
2.3 执行
在执行看，确实对应了两个阶段。
阶段 1 确实是 GroupReduceCombineDriver 调用到了 accumulate。
代码语言：javascript
代码运行次数： 0 运行 复制
阶段 2 中 GroupReduceDriver 调用到了 merge
代码语言：javascript
代码运行次数： 0 运行 复制
Flink对用户定义的UDAF代码分别生成了两个不同的功能类：
DataSetAggregatePrepareMapHelper ： 用于Combine阶段，调用了accumulateDataSetAggregateFinalHelper ：用于Reduce阶段，调用了merge2.4 状态管理
UDAF有一个accumulator，这个会在程序运行过程中始终存在，Flink是如何管理这个accumulator呢？
GroupReduceCombineDriver类有一个成员变量 combiner，
代码语言：javascript
代码运行次数： 0 运行 复制
而 combiner 被赋予了 DataSetPreAggFunction 类的一个实例。
代码语言：javascript
代码运行次数： 0 运行 复制
Flink就是把 UDAF的accumulator 存储在
中，我们可以看到，无论用户定义了什么类型作为 accumulator，Flink都用万能类型 Row 搞定。
代码语言：javascript
代码运行次数： 0 运行 复制2.5 总结
让我们总结一下，批处理被分成两个阶段：
combineGroup ：根据用户UDAF代码生成功能类 DataSetAggregatePrepareMapHelper，用于Combine阶段，调用了accumulate；reduceGroup ：根据用户UDAF代码生成功能类 DataSetAggregateFinalHelper，用于Reduce阶段，调用了 merge；
Flink在GroupReduceCombineDriver类的成员变量 combiner 中存储 accumulator历史状态。
0x03 流处理
流处理则是和批处理完全不同的世界，下面我们看看流处理背后有什么奥秘。
在流计算场景中，数据没有边界源源不断的流入的，每条数据流入都可能会触发计算，比如在进行count或sum这些操作是如何计算的呢？
是选择每次触发计算将所有流入的历史数据重新计算一遍？还是每次计算都基于上次计算结果进行增量计算呢？如果选择增量计算，那么上一次的中间计算结果保存在哪里？内存？3.1 示例代码代码语言：javascript
代码运行次数： 0 运行 复制3.2 计划生成
函数中完成了计划生成。根据Stream的类型（是否有key），会走不同的逻辑业务。
代表了根据key分组，并且基于切分窗口的数据流。所以都是从衍生而来的。在key分组的流上进行窗口切分是比较常用的场景，也能够很好地并行化（不同的key上的窗口聚合可以分配到不同的task去处理）。当在普通流（没有key）上进行窗口操作时，就要用到 。是直接在上进行操作。在普通流上进行窗口操作，就势必需要将所有分区的流都汇集到单个的Task中，而这个单个的Task很显然就会成为整个Job的瓶颈。
我们的示例代码是基于Key的，所以走
分支，即一个 window 中即做accumulate，又做merge。
代码语言：javascript
代码运行次数： 0 运行 复制

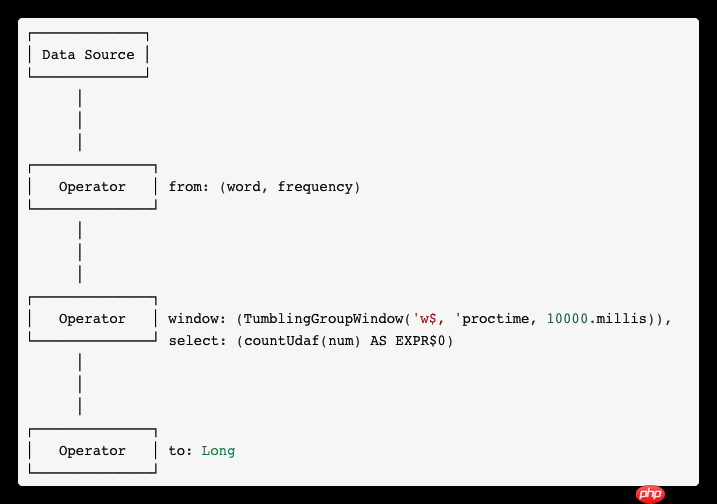

SQL语句对应的执行计划大致如下，我们能看出来 accumulate & merge 都在 Window 中处理。
3.3 执行 & 状态管理
可以看到，流处理对UDAF的管理，就完全是进入了Window的地盘，而UDAF历史状态管理其实就是Flink Window状态管理的领域了。
我们以基于key的WindowedStream为例继续进行研究。
3.3.1 接受到一个新输入
当Window接受到一个输入item时候，item会被分配到一个key，由KeySelector完成。WindowOperator 类首先使用用户选择的 windowAssigner 将流入的数据分配到响应的window中，有可能是1个，0个甚至多个window。这里就会做accumulate。
本例
，进入到processElement函数的 非 MergingWindow部分，具体流程如下：
遍历elementWindows，进行业务处理 1)判断该window是否已过期，isWindowLate(window)2)获取该window的context，windowState.setCurrentNamespace(window); 这里是 HeapAggregatingState。3)将数据加入，windowState.add(element.getValue()); 3.1)调用 stateTable.transform();处理输入 3.1.1)StateMap stateMap = getMapForKeyGroup(keyGroup); 这里获取到CopyOnWriteStateMap3.1.2)stateMap.transform(key, namespace, value, transformation); 3.1.2.1)调用 AggregateTransformation.apply，其又调用 aggFunction.add(value, accumulator); 3.1.2.1.1)调用 GroupingWindowAggregateHelper.accumulate(accumulatorRow, value.row)，其又调用 用户定义的 accumulate；
可以看到，是 windowState 添加元素时候，调用到State的API，然后间接调用到了UDAF。
3.3.2 windowState & UDAF执行
windowState 以 window 为 namespace，以隔离不同的window的context。这里虽然叫做 windowState 。但是可以发现，该类存储的是不同window中的对应的原始数据（processWindowFunction情况）或结果（ReduceFunction/AggregateFunction情况）。我们此例中，存储的是执行结果。
本例用到的 window process 是 Incremental Aggregation Functions。即 ReduceFunction 与 AggregateFunction ，其特点是无需保存 window 中的所有数据，一旦新数据进入，便可与之前的中间结果进行计算，因此这种 window 中其状态仅需保存一个结果便可。
因此这里我们拿到的是 HeapReducingState， HeapAggregatingState，当执行到
语句时，便调用UDAF得出结果。
3.3.3 State & 结果存储
在flink中state用来存放计算过程的节点中间结果或元数据。在flink内部提供三种state存储实现
内存HeapStateBackend：存放数据量小，用于开发测试使用；生产不建议使用HDFS的FsStateBackend ：分布式文件持久化，每次都会产生网络io，可用于大state，不支持增量；可用于生产RocksDB的RocksDBStateBackend：本地文件 + 异步hdfs持久化，也可用于大state数据量，唯一支持增量，可用于生产；
我们这里拿到的是 HeapAggregatingState。
3.3.4 State 存储结构
以三元组的形式存储保存数据，即 key, namespace, value。
代码语言：javascript
代码运行次数： 0 运行 复制
在上面提及的
中
代码语言：javascript
代码运行次数： 0 运行 复制3.4 总结
流处理对UDAF的管理，就完全是进入了Window的地盘，而UDAF历史状态管理其实就是Flink Window状态管理的领域了。
window接受到新输入，就会往 windowState 添加元素。windowState 添加元素时候，调用到State的API，然后间接调用到了UDAFwindowState 在本例存储的是UDAF执行结果。具体存储是在HeapAggregatingState中完成。0xFF 参考
Flink – 当数据流入window时，会发生什么
Flink SQL 自定义UDAF
自定义聚合函数（UDAF）
Apache Flink – 常见数据流类型
Flink-SQL源码解读（一）window算子的创建的源码分析
从udaf谈flink的state
Apache Flink – 常见数据流类型
Flink状态管理（二）状态数据结构和注册流程
