PDF转CAD：从概念到实体的极速转换法

在工程、建筑及制造行业，cad（计算机辅助设计）图纸是项目设计与生产流程中的核心工具。然而，一个常见且令人头疼的问题是：客户、合作伙伴或历史资料仅提供了pdf格式的图纸。虽然pdf能完美保留图形的视觉效果，便于浏览和打印，但它本质上是一种静态展示格式，并不具备可编辑性。其内部的矢量信息在导出过程中可能被扁平化或丢失，导致无法直接用于修改或再设计。

因此，如何将PDF高效、准确地转换为可编辑的DWG或DXF等CAD格式，成为众多工程师和技术人员亟需解决的关键问题。

方法一：利用AutoCAD内置“PDF导入”功能

这是最直观、应用最广泛的方法，尤其适用于使用AutoCAD 2017及以上版本的用户。该方法依赖于AutoCAD自带的PDF解析引擎，能够识别PDF中的矢量元素和SHX字体文字。

适用场景：

• PDF由CAD软件导出，包含清晰矢量数据。
• 仅需提取部分图形作为底图参考。
• 偶尔操作，无需额外安装工具。

操作步骤：

1. 确认版本：确保AutoCAD为2017或更高版本，并新建一个空白图纸文件。

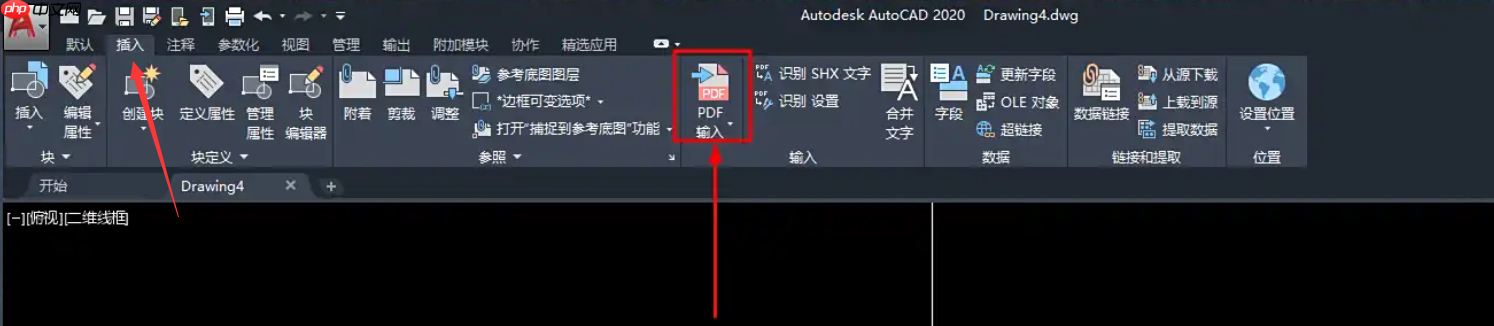

2. 导入PDF：进入菜单栏选择 “插入” → “PDF输入”。

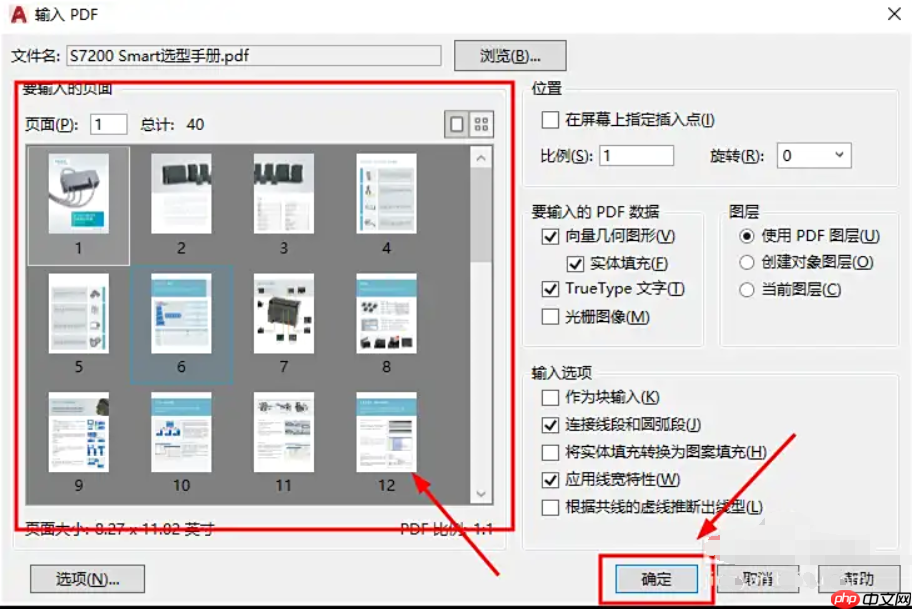

3. 设置参数：
   • 指定插入点（建议使用原点(0,0)）；
   • 缩放比例设为“1:1”，若不确定可在导入后通过已知尺寸校准；
   • 设置旋转角度；
   • 点击“细节”按钮进行高级配置：
     • 数据类型：勾选“几何图形、填充、光栅图像和TrueType文字”；
     • 图层选项：推荐“使用PDF图层”或“创建对象图层”以便管理；
     • 线宽按需设定。

4. 完成放置并处理：
   • 导入后通常形成一个“PDF导入”块；
   • 使用 命令分解对象，注意避免过度打散造成图元碎片；
   • 利用 合并多段线，检查并修正识别错误的文字。

注意事项：

• 精度有限：曲线可能变为折线，小字体或复杂文字易识别失败。
• 不支持扫描件：若PDF为纸质图纸扫描而成（即位图），此法无效。
• 旧版限制：AutoCAD 2014等早期版本仅有“附着PDF”功能，不能实现矢量提取。
• 后期清理耗时：常出现重叠线条、冗余节点，需大量人工整理。

方法二：借助Adobe Illustrator中转转换

Illustrator作为专业的矢量图形编辑软件，对PDF的支持极为强大。它可精准解析PDF中的路径、颜色与图层结构，再导出为DXF/DWG供CAD使用，堪称高质量转换的“桥梁”。

适用场景：

• PDF包含复杂矢量图案、标志、艺术字等非标准工程元素；
• 来源多样（如AI、CorelDRAW生成的PDF）；
• 需要在转换前进行图形优化处理。

操作流程：

1. 打开PDF文件：用Illustrator直接打开目标PDF，选择所需页面。
2. 预处理优化：

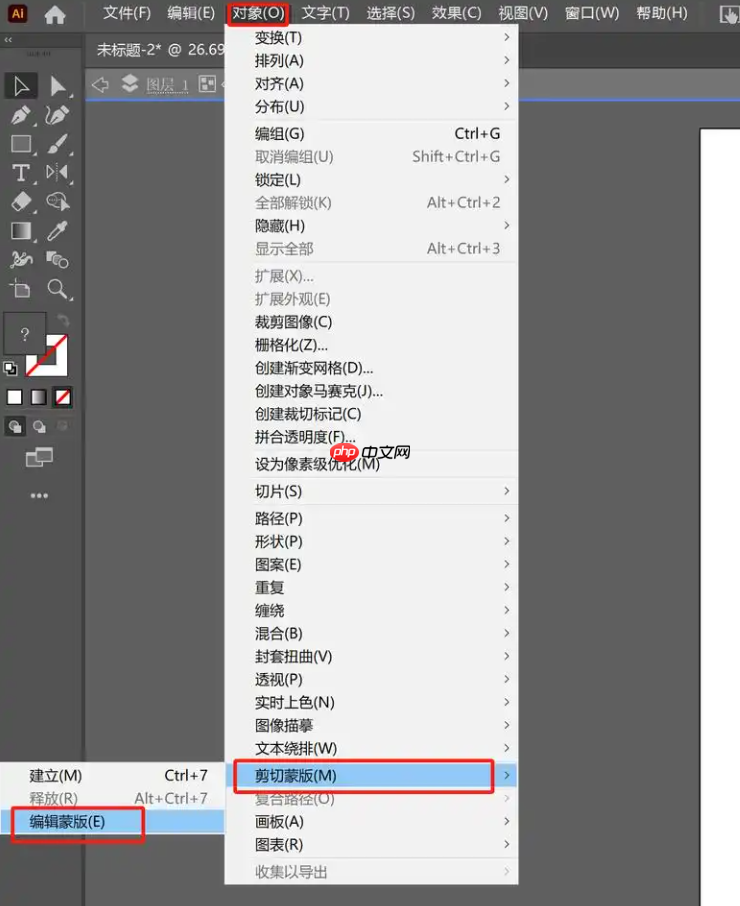

   • 释放剪切蒙版：全选 → “对象” → “剪切蒙版” → “释放”，解决遮挡问题；

   • 简化路径：选中复杂图形 → “对象” → “路径” → “简化”，减少锚点提升整洁度；

   • 文字轮廓化：右键文字 → “创建轮廓”，防止CAD中字体缺失。
3. 导出为CAD格式：

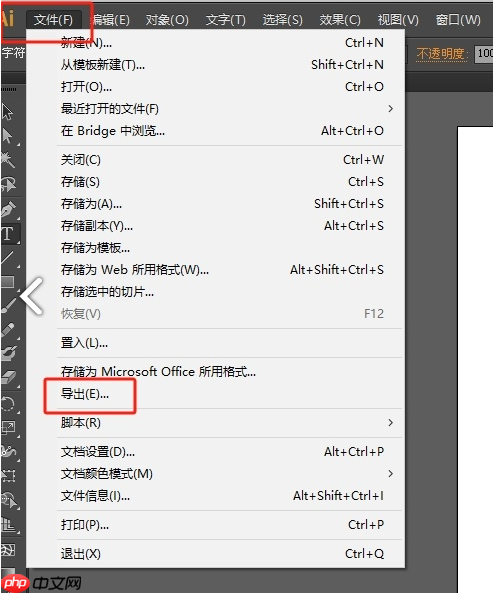

   • 菜单栏点击 “文件” → “导出” → “导出为”；

   • 格式选择 “AutoCAD绘图 (.dwg)” 或 “DXF (.dxf)”；
   • 设置导出选项：
     • CAD版本：建议选“AutoCAD 2018”以保障兼容性；
     • 缩放：保持“原始大小”；
     • 颜色模式：“最大可编辑性”更利于后续调整；
     • 勾选“保留外观”与“最大可编辑性”的平衡选项。

4. CAD验证：在AutoCAD中打开导出文件，测量关键线段验证比例是否正确。

注意事项：

• 单位差异：AI默认单位可能是毫米或英寸，而CAD常用米制，务必检查并缩放至实际尺寸。
• 图层保留良好：多数情况下图层与颜色信息可继承，但需手动微调样式。
• 特别适合导入LOGO、图标：相比插入位图，此方式清晰、可编辑性强。

方法三：采用专业PDF转CAD软件

这类专用工具专为高精度PDF到CAD转换而设计，集成先进的OCR技术和智能矢量化算法，提供更高的自动化程度与控制能力。

适用场景：

• 批量处理多个PDF图纸；
• 对图层、线型、颜色、文字还原度要求较高；
• 处理低质量扫描图并尝试矢量化。

操作示例（以某主流转换器为例）：

1. 下载安装客户端：访问官网获取专业转换工具本地程序。

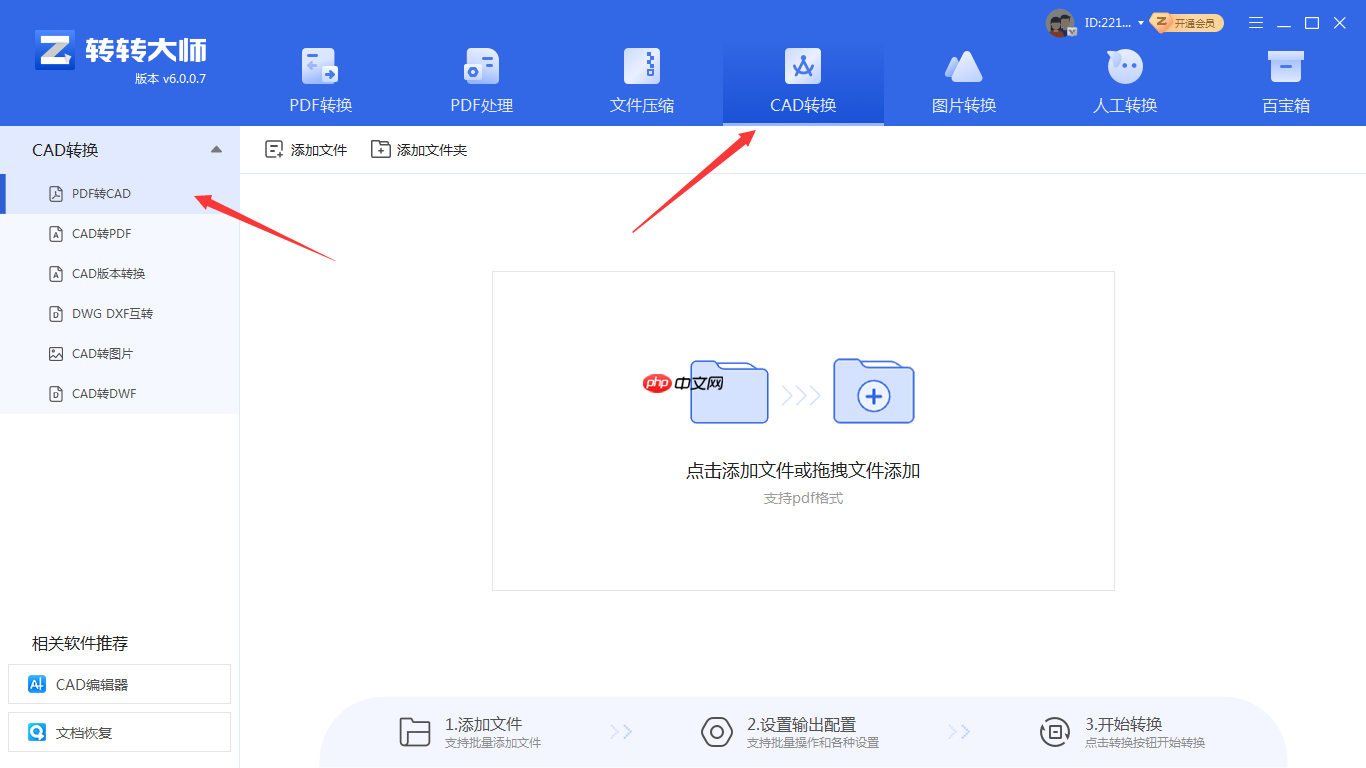

2. 选择转换模式：进入“CAD转换”模块，点击“PDF转CAD”。
   客户端优势在于支持大文件、批量处理，无在线平台的大小或数量限制。

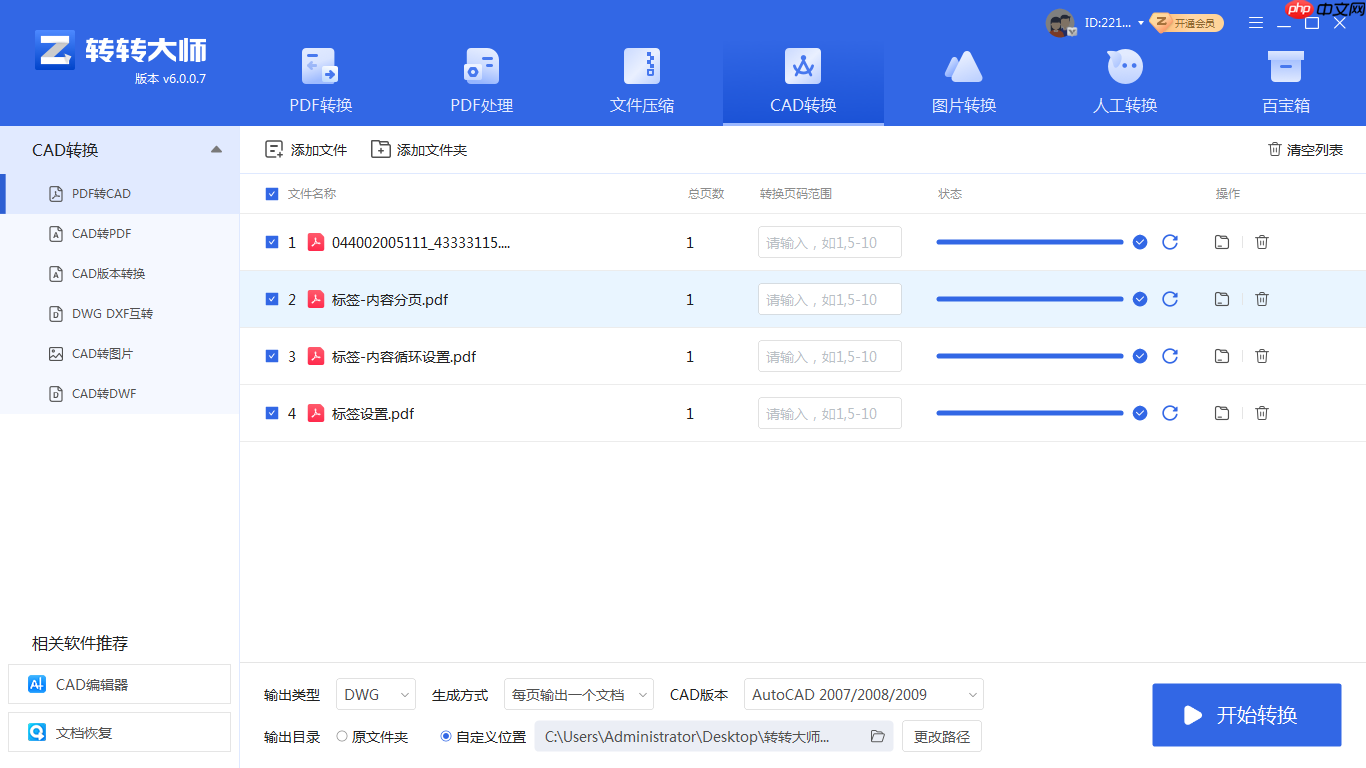

3. 设置输出参数：可根据需要选择输出格式（DWG/DXF）、CAD版本、生成方式等，确认后点击“开始转换”。

4. 查看结果：转换完成后点击“打开”即可查看生成的CAD文件。

注意事项：

• 成本因素：多数专业软件为付费产品，提供试用版（可能带水印或功能受限）。
• 效果因软件而异：不同厂商算法差异显著，建议先用典型文件测试对比。
• 非全自动替代：即便使用高端工具，仍需人工核对与修正，尤其是扫描图转换后存在失真风险。

方法四：使用在线转换工具

无需安装任何软件，在浏览器中即可完成转换，适合临时应急使用。

适用场景：

• 紧急情况，当前设备未装CAD或其他工具；
• 文件内容简单、体积较小；
• 不涉及商业机密或敏感信息。

操作步骤：

1. 访问网站：打开在线转换平台，例如：https://www.php.cn/link/93ec3bccd20f1403374ea7636b10f56d

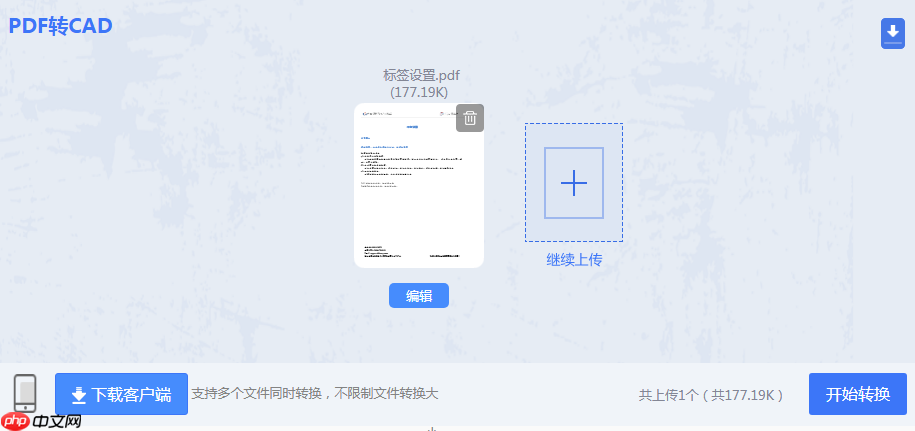

2. 上传文件：点击“选择文件”上传PDF。

3. 选择输出格式：从下拉菜单中选择“DWG”或“DXF”。

4. （可选）填写邮箱接收下载链接；
5. 开始转换并下载：点击“开始转换”，等待完成并下载结果文件。

注意事项：

• 安全隐患突出：文件上传至第三方服务器，存在泄露风险，严禁用于涉密项目。
• 容量与速度限制：免费服务通常限50MB以内，大文件上传慢，排队时间长。
• 缺乏自定义选项：无法调节精度、图层映射等参数，结果不可控。
• 依赖网络环境：网速不佳时体验差，不适合频繁或大规模使用。

总结与实用建议

没有一种方法可以做到100%完美还原PDF为CAD。最佳策略应根据实际情况灵活选择：

• 首选尝试AutoCAD内置导入：对于由CAD导出的标准PDF，这是最快捷的方式，先试再决定是否深入处理。
• 含复杂矢量图形优先考虑Illustrator：当PDF包含设计类元素时，AI中转法在保真度和可控性上表现优异。
• 高频需求建议投资专业软件：长期从事此类工作的团队，购买专业转换工具能极大提升效率，降低人工成本。
• 慎用在线工具：仅限非敏感、小型、紧急任务，绝不用于重要工程资料。
• 接受“不完美”现实：所有转换都只是起点，必须配合人工检查——核对尺寸、修复文字、优化线条、整理图层，这才是保证最终图纸质量的核心环节。
