1、打开需要转换的三维模型，在Pro/E中新建一个绘图文件，并手动命名，建议不要使用系统默认模板，以免格式不符合要求。

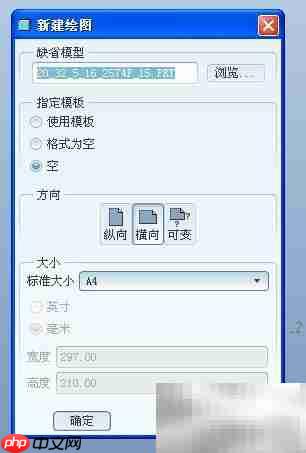

2、点击确定后弹出设置窗口，选择“空”模板，图纸方向设为“横向”，图纸大小选择“A4”，然后点击确定进入绘图界面。
3、进入绘图环境后，按照操作流程导入所需的三维模型视图。
4、在绘图区右键点击当前视图，取消勾选“锁定移动”功能，以便后续调整视图位置。
5、右键菜单将显示如上图所示选项。
6、点击“属性”以查看和修改当前视图的参数。
7、点击后会弹出属性设置对话框。
8、——
9、在对话框中找到并选择相关设置项。
10、点击“选项”进行详细配置。
11、——

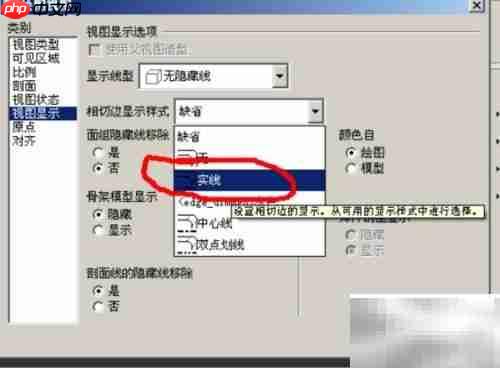

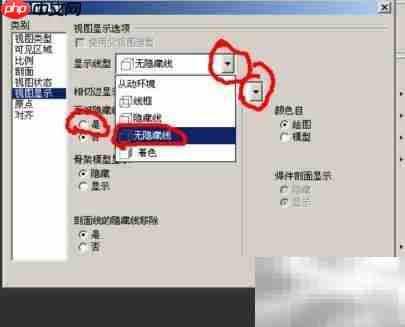

12、选择“实线”类型，并勾选“隐藏面组的移除线”，以便让被遮挡的轮廓线以虚线形式显示。
13、——
14、确认所选项目正确无误。
15、——
16、点击“应用”保存设置。
17、——
18、如图所示，检查视图线条是否完整清晰，确保符合工程图标准。

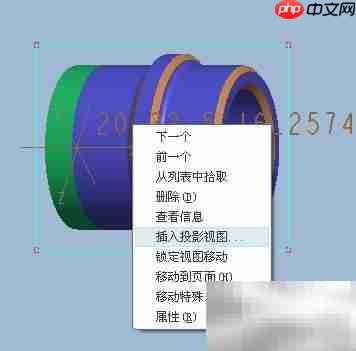

19、在主视图上右键单击，选择“插入投影视图”。

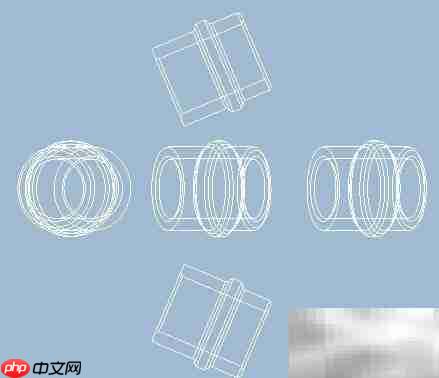

20、此时可根据需要选择从主视图生成上、下、左、右等方向的投影视图。
