Cisco路由器静态路由与默认路由配置详解

静态路由是由网络管理员手动设置的路由信息。当网络结构或链路状态发生变动时，网络管理员需要手动更新路由表中的静态路由信息。


1、    熟悉路由器的启动界面。

2、    掌握对路由器进行基本的配置。

3、    理解路由器的端口及其编号。


         默认路由是一种特殊的静态路由，指的是当路由表中没有与数据包目的地址匹配的条目时，路由器可以做出选择。如果没有默认路由，那么目的地址在路由表中没有匹配项的数据包将被丢弃。

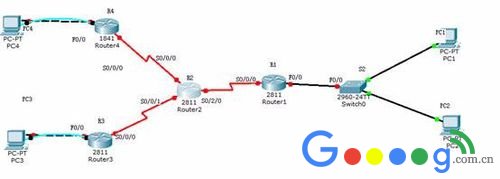

网络拓扑图

 实验环境

1)         路由器R1的f0/0接口连接交换机S1，S1连接主机PC1、PC2。

2)         路由器R3的f0/0接口连接主机PC3.

3)         路由器R4的f0/0接口连接主机PC4

各设备的IP地址等参数如下所示： 1、PC1IP地址等参数如下所示

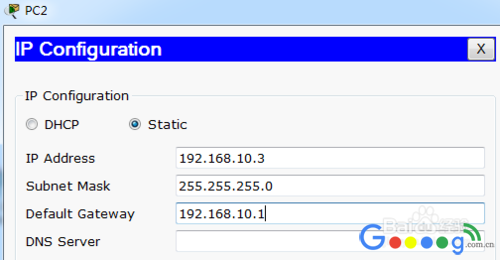

PC2IP地址等参数如下所示

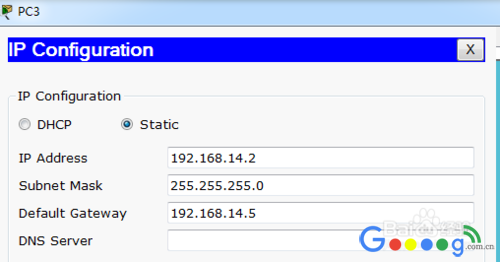

PC3IP地址等参数如下所示

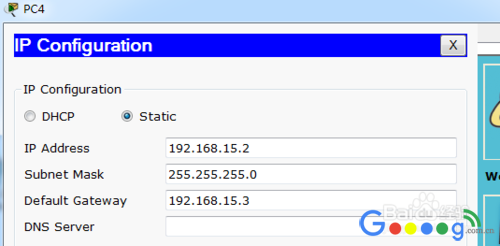

PC4IP地址等参数如下所示

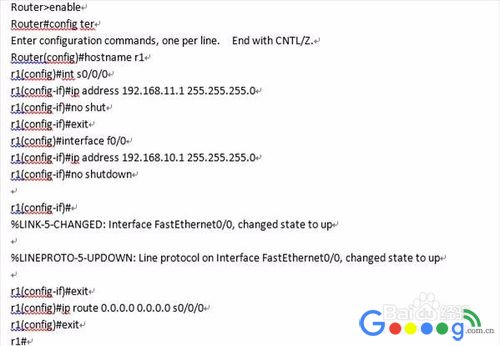

路由器R1配置

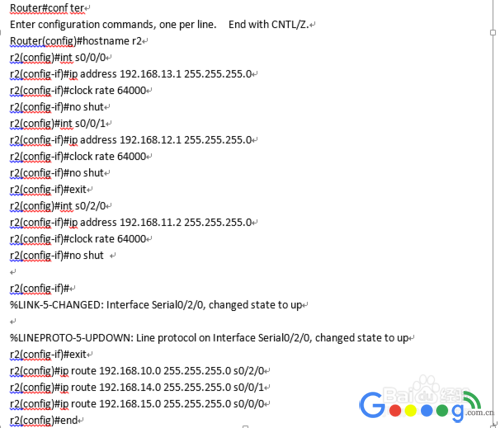

路由器R2配置：

路由器R3配置：

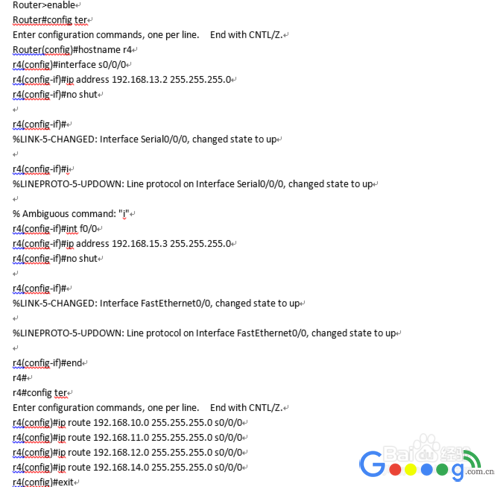

路由器R4配置：

测试并验证网络

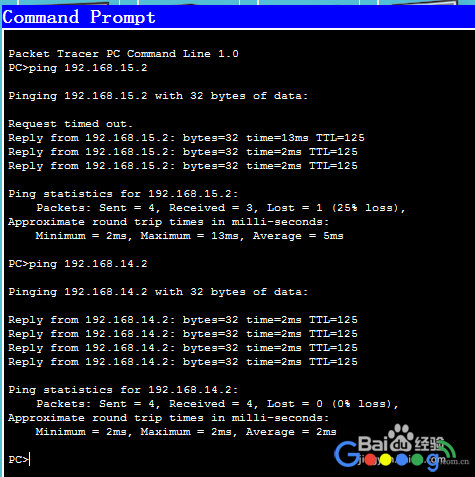

PC1 ping PC3和PC4

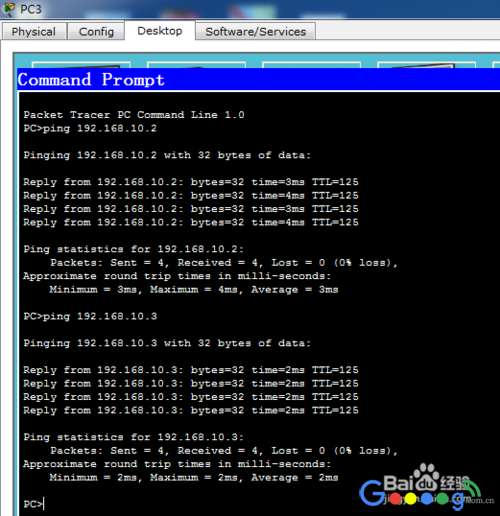

PC3 ping PC1和PC2

注意事项实验前要了解静态路由与默认路由的概念要了解静态路由与默认路由的作用
