本文主要讲解了水星(MERCURY)MAC1200R V1.0路由器上配置WDS无线桥接的具体步骤。水星MAC1200R路由器存在两个版本，分别是V1.0和V2.0；这两个版本的MAC1200R路由器在设置界面上有所不同。
因此，在开始设置前，请确保了解自己的水星MAC1200R路由器的具体版本。若您的设备是V1.0版的MAC1200R路由器，那么其WDS无线桥接的设置方式将遵循本文所述的方法。
如果您的路由器是V2.0版的MAC1200R，请参照相关教程进行操作：
重要提示：
（1）在配置MAC1200R V1.0路由器的无线桥接之前，您需要确保已有一台能够正常上网的无线路由器。
（2）为了便于描述，本文将MAC1200R V1.0路由器称为：副路由器；而原本能正常上网的无线路由器则称为：主路由器。
（3）水星MAC1200R是一款双频路由器，具备2.4G和5G两种无线频段。本文将以2.4G无线为例，介绍MAC1200R的无线桥接设置过程。对于5G无线桥接的设置，同样适用本文的方法。

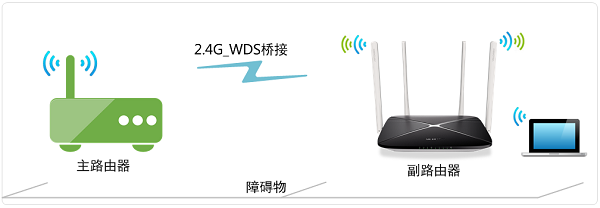

水星(MERCURY)MAC1200R V1.0无线桥接拓扑图
步骤一、确认主路由器的无线参数

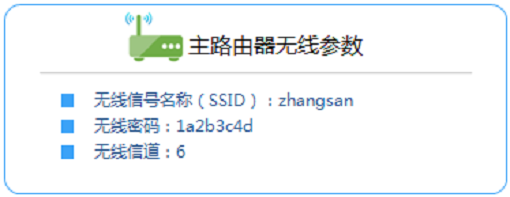

首先，您需要获取主路由器的无线信号名称、无线密码以及无线信道。
记录主路由器的无线参数
重要提示：

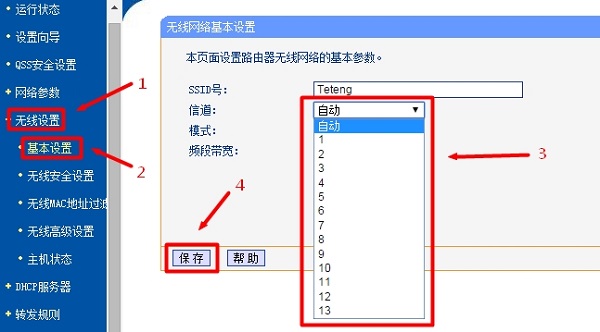

无线信道默认由路由器自动选择。但在设置桥接时，必须将主路由器的信道设定为固定值，具体设置如下图所示。
将主路由器的信道设为固定值
步骤二、调整MAC1200R的LAN口IP地址
1. 使用网线将电脑连接至水星MAC1200R路由器的LAN端口，随后登录至MAC1200R的管理界面。
2. 点击“网络参数”——>“LAN口设置”——>修改“IP地址”——>点击“保存”。

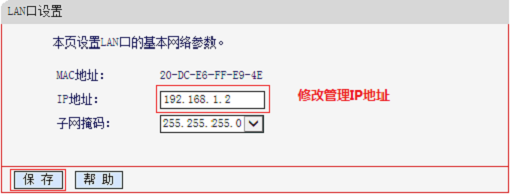

调整水星MAC1200R的IP地址

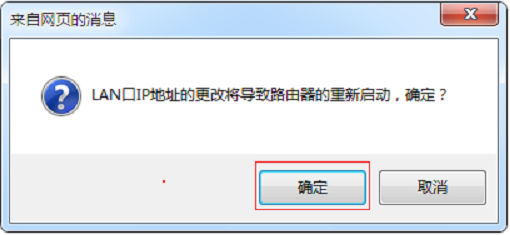

修改水星MAC1200R的IP地址后，提示重启
调整原则：
如果主路由器的IP地址是：192.168.1.1；则MAC1200R的LAN口IP地址应调整为：192.168.1.2
如果主路由器的IP地址是：192.168.0.1；则MAC1200R的LAN口IP地址应调整为：192.168.0.2
根据上述规则，结合您主路由器的实际IP地址，来更改水星MAC1200R的LAN口IP地址
重要提示：
修改MAC1200R的LAN口IP地址后，需在浏览器中输入新的IP地址才能重新进入MAC1200R的管理界面。例如，本例中需要输入192.168.1.2才能再次登录水星MAC1200R的管理界面。
步骤三、配置MAC1200R的无线桥接
1、重新登录管理界面
请使用修改后的IP地址（本例为192.168.1.2）重新登录MAC1200R的管理界面。
2、启动WDS功能

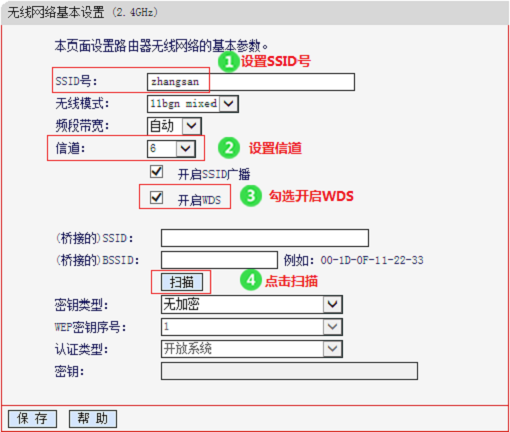

点击“无线设置2.4GHz”——>“基本设置”，设置与主路由器相同的“SSID号”、“信道”——>勾选“开启WDS”——>点击“扫描”。
开启水星MAC1200R的WDS桥接功能
3、选择主路由器信号

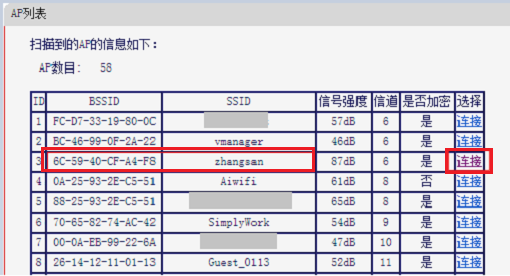

在扫描结果中，找到主路由器的无线信号（本例是：zhangsan），然后点击后面的“连接”。
选定主路由器的无线信号
4、输入主路由器的无线密码
“密钥类型”选择与主路由器一致——>“密钥”选项中，填写主路由器的无线密码——>点击“保存”。

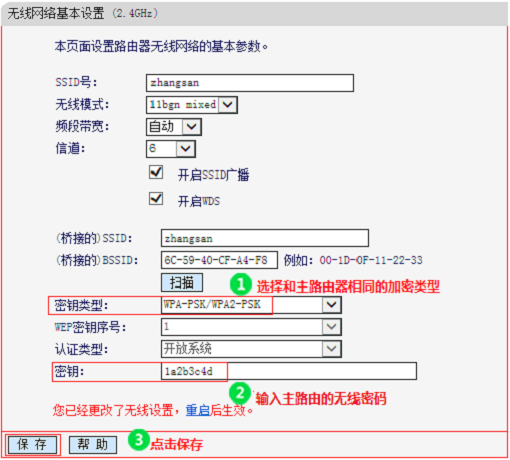

输入主路由器的无线密码
5、设置副路由器的无线密码

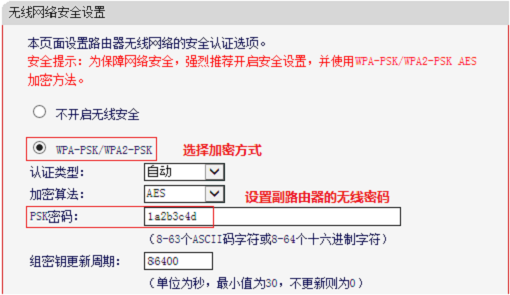

点击“无线设置2.4GHz”——>“无线安全设置”——>选中“WPA-PSK/WPA2-PSK AES”——>“PSK密码”处填写与主路由器相同的无线密码——>点击页面下方的“保存”并重启路由器。
配置水星MAC1200R的无线密码
步骤四、验证桥接设置是否成功

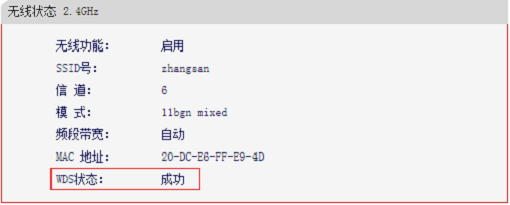

在水星MAC1200R的管理界面，点击“运行状态”——>找到“无线状态 2.4GHz”——>查看“WDS状态”，如果显示：成功，表明MAC1200R路由器无线桥接设置已完成。
核查水星MAC1200R的无线桥接设置是否成功
步骤五、禁用DHCP服务器

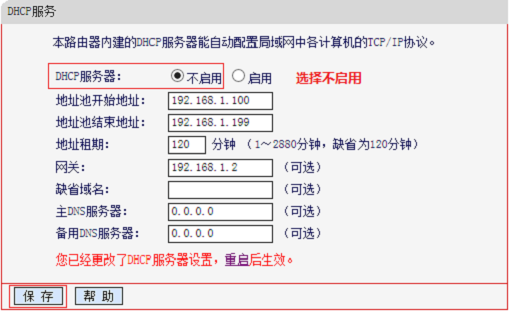

在水星MAC1200R的管理界面，点击“DHCP服务器”——>“DHCP服务设置”——>“DHCP服务器”选择：不启用——>点击“保存”并重启路由器。
禁用水星MAC1200R的DHCP服务器
至此，水星MAC1200R V1.0路由器的WDS桥接设置完成。台式电脑通过网线连接至MAC1200R路由器的LAN接口即可上网；原路由器的无线信号（本例是：zhangsan）的覆盖范围得以扩展，无线终端连接后，可在主路由器和副路由器之间实现无线漫游。
